天津市津沽污水處理廠三期工程和積水片改造工程

 PPP 項目智慧水務系統

申報單位：葛洲壩水務（天津）有限公司

一、項目概況

         本項目位于天津市津南區八里臺鎮，是津沽污水處理廠三期工程及積水片改造 PPP 項目的核心組成部分。項目于 2024 年 11 月建成投運，設計處理規模為旱季 28 萬 m3/d、雨季 45 萬 m3/d，服務人口約 300 萬，覆蓋面積 404618.1 平方米。作為天津市重點水環境治理工程，項目聚焦 “智慧化、低碳化、高效化” 目標，構建了國內領先的全流程智慧水務體系，成為華北地區大型污水處理廠智慧化升級的標桿項目。

二、排放要求

         津沽污水處理廠服務范圍包括以下三部分：環內區域、環外西青區域、環外津南區域，出水水質達到《城鎮污水處理廠污染物排放標準》（DB12/599-2015）A 標準。

三、總體架構

         項目采用 “感知層 - 數據層 - 平臺層 - 應用層” 四維架構，整合智能系統、智能設備，實現從污水進廠到達標排放的全流程數字化管控。具體包括：

         感知層：全域部署物聯網傳感器，覆蓋水質、流量、設備狀態等 參數，數據采集頻率達10秒/次。

         數據層：構建超融合云平臺，采用時序數據庫存儲實時數據，支持 50 萬條 / 秒數據寫入，歷史數據存儲周期達10年。

         平臺層：開發智慧運營管控平臺，集成數字孿生、工藝仿真等核心模塊，支持 500 用戶并發訪問，響應時間≤10ms。

         應用層：落地 AI 視頻分析、智能加藥等 8 大應用場景，形成 “監測 - 分析 - 決策 - 執行” 閉環。

四、核心技術應用

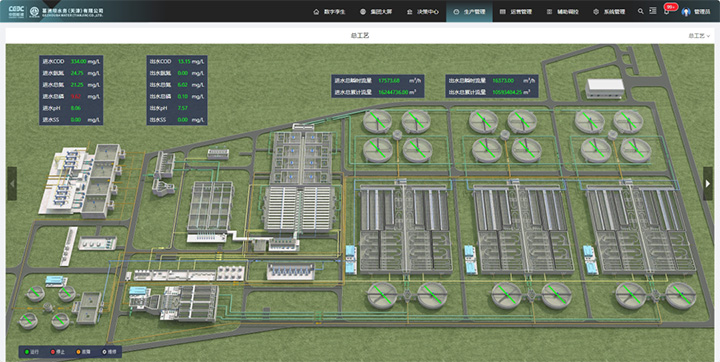

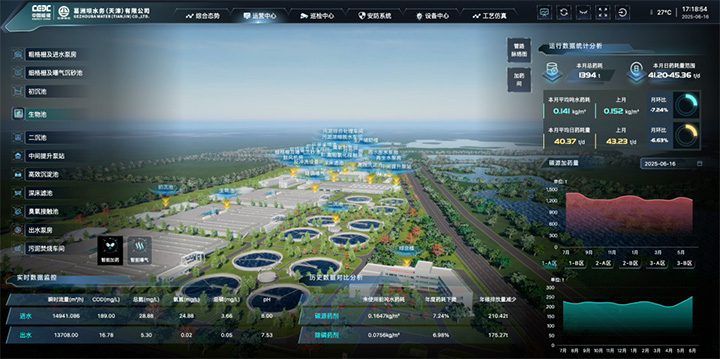

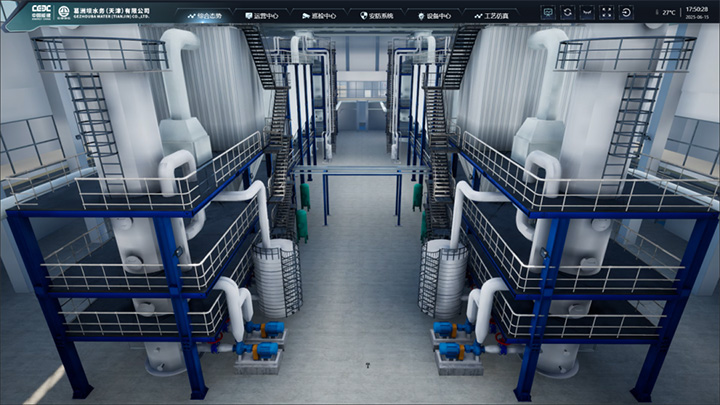

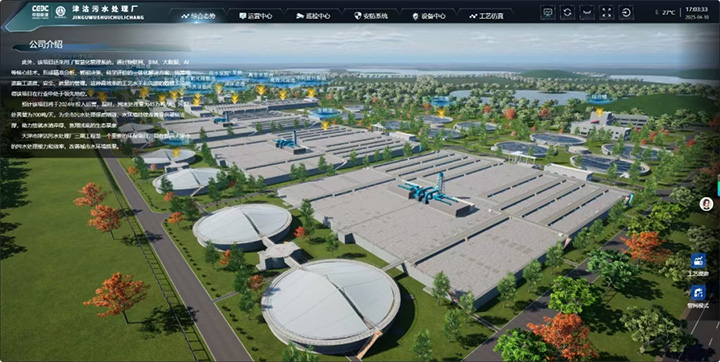

        （1）數字孿生系統

         通過 UE4 引擎構建 1:1 廠區三維模型，涵蓋工藝設施、核心設備，實現設備運行狀態、水質變化等動態仿真。模型加載響應時間≤3s，支持 24 小時光影渲染和天氣模擬，可通過語音指令控制場景切換。

        （2）工藝仿真系統

         基于進水水質、設備參數構建機理模型，實時預測 8 小時后出水水質，提供曝氣、加藥等關鍵參數優化方案。系統試運行期間，通過模擬不同工況，使碳源投加量降低 10%。

        （3）智能加藥系統

         采用 “進水前饋 + 串級反饋 + 出水補償” 四級控制策略，針對碳源藥劑投加開發專用算法，響應時間≤10 秒，加藥精度達 ±2%。與傳統方式相比，噸水藥耗降低 10%。

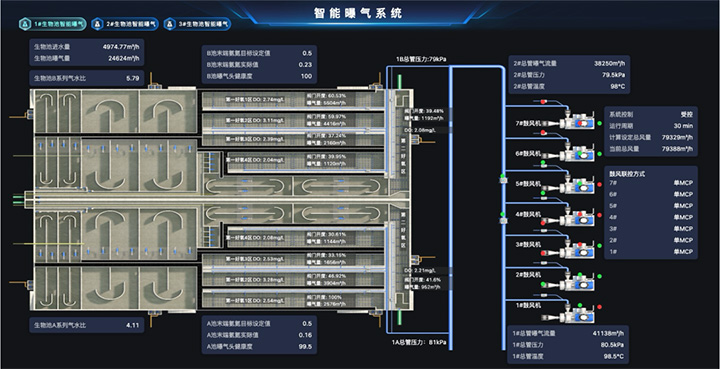

        （4）精確曝氣系統

         通過建立水質模型實時跟蹤和評估各個溶解氧控制區的曝氣量需求,進行溶解氧、配氣量、閥門開度、總風量等最優計算。通過控制空氣調節閥門與鼓風機系統進行實時聯動，實現按需調節和分配曝氣量，從而進行曝氣工藝關鍵運行參數的最優化計算與全自動設備聯動控制，實現污水處理廠精細化運行和管理。

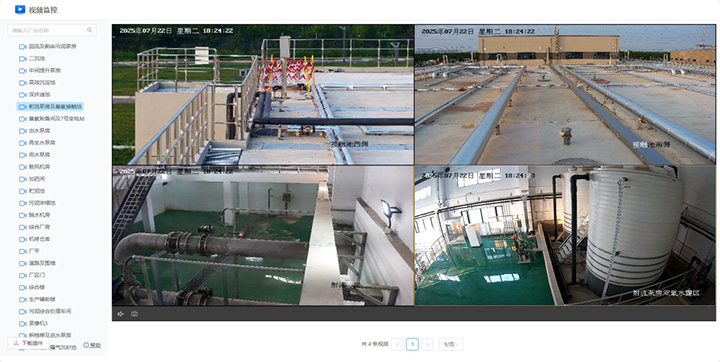

        （5）AI視頻監控

         部署 100 路智能攝像頭，實現水浸、煙霧、火焰、蓋板開啟、人員倒地、安全帽穿戴、柵渣滿溢、液位變動等 10 類異常場景自動識別，保證人員安全、生產環境安全、設備安全穩定運行。

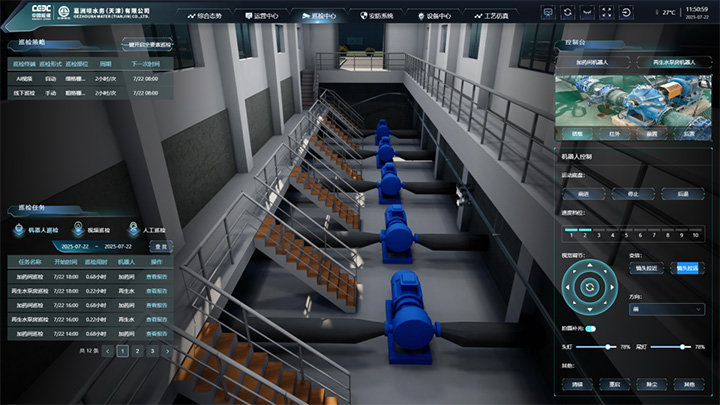

        （6）巡檢機器人

        在加藥間、再生水泵房部署巡檢機器人，每2小時自動執行巡檢任務，實現重要單元無人值守，同時具備紅外測溫、氣體檢測、數據識別、設備狀態監測等智能化巡檢。

        （7）人員定位系統

在廠區范圍內實時定位人員位置、追蹤人員運行軌跡；支持電子圍欄，當人員靠近或者進入電子圍欄區域時系統自動報警；支持視頻跟隨聯動，結合人員活動軌跡聯動視頻監控，監測人員工作狀態。

五、創新亮點

        （1）技術創新

         多系統協同聯動

         通過工業總線實現數字孿生、工藝仿真、智能加藥系統的數據互通，當進水 COD 突增30%時，系統可在3分鐘內自動調整曝氣強度和碳源投加量，確保出水穩定。

         低碳化智慧運營

         能耗動態優化：基于 AI 算法調整鼓風機頻率，噸水電耗降低 11.3%。

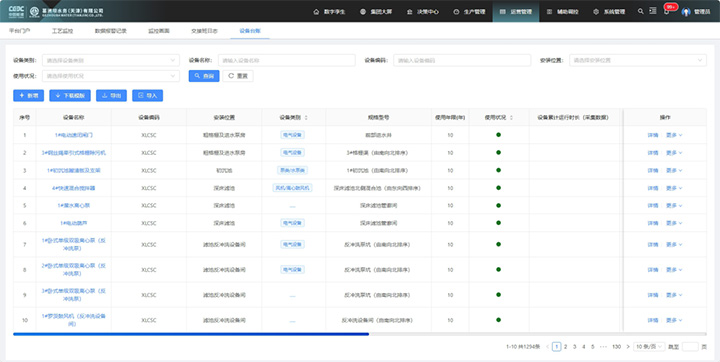

         全生命周期數字化管理

         建立設備數字臺賬，集成振動監測、故障預警功能，關鍵設備故障預警準確率達 92%，維護成本降低 30%。

       （2）模式創新

         采用 PPP 模式整合 “設計 - 建設 - 運維” 全鏈條資源，通過智慧平臺實現政府監管、社會資本運營、公眾監督的三方協同，提升環境治理透明度。

六、綜合效益分析

         1.環境效益：出水COD 穩定在30mg/L以下，氨氮≤1.5mg/L。

         2.經濟效益：智慧化改造后，運營人員減少 40%，藥耗、電耗優化累計年節約成本10%。

         3.社會效益：系統穩定性提升，全年運行達標率 100%，形成可復制的智慧水務方案。

         4.項目通過 “數智化 + 低碳化” 技術融合，實現了三大突破：一是構建國內首個大型污水處理廠全流程數字孿生系統，推動運營模式從 “經驗驅動” 向 “數據驅動” 轉型；二是通過多系統協同優化，使單位處理成本下降 0.12 元 /m3，為行業智慧化升級提供經濟可行的解決方案；三是形成 “監測 - 預警 - 處置” 的閉環管理體系，助力天津市水生態環境持續改善，為京津冀協同發展中的水環境治理提供示范。
