天津市衛河（北辰段）提質增效項目

申報單位：北京建工環境修復股份有限公司

一、項目概況

         天津市北辰區衛河，河流類型為平原水網區河流，流經北辰區和西青區，澆灌17村2萬畝農田。本區屬暖溫帶半濕潤大陸性季風氣候，四季分明，春季干旱多風，夏季炎熱多雨，秋季冷暖適中，冬季寒冷干燥。

         衛河（北辰段）在非汛期基本沒有上游河道水補給，河道內水量主要來自雙青污水處理廠排水，衛河（北辰段）兩岸共有16個村莊的溝渠匯入衛河，日常主要接納村莊雨水、農田排澇以及農村污水處理設施排水。

         衛河管控的水質標準為《地表水環境質量標準》（GB 3838-2002）的Ⅴ標準，其主要考核指標4個，分別為CODCr、CODMn、氨氮、總磷。通過分析2021年3月~2022年2月的監測數據，河道水質指標以平均值計算，除總磷略有超標外，衛河水質基本可以達到地表水V類。

         本工程項目的實施，將有效削減衛河河道水體污染物，提升了納入再生水調配體系的衛河生態保護修復能力，提升改善衛河水質，對于提高天津市北辰區區域水環境質量，改善人民群眾生活環境，增強人民群眾的幸福感，具有積極有效的推動作用。同時衛河作為子牙河西河閘考核斷面上游河道的支流水系，衛河的水環境質量改善對子牙河西河閘國控?cái)嗝娴乃|(zhì)改善具有一定的作用。

二、排放要求

        項目的實施可提升衛河和楊家河排灌渠的水體自凈能力，增強了衛河生態修復能力，提升了河道生態環境，通過日處理規模24000 m3/d的衛河（北辰段）提質增效項目建設，北辰區衛河（北辰段）提質增效項目的出水主要水質指標CODCr、CODMn、氨氮、總磷達到《地表水環境質量標準》（GB 3838-2002）IV類標準。

三、技術選擇

        衛河上河頭閘上游的水經由取水泵站將其輸送到楊家河排干的工程終點位置處，經由三個功能分區，分別為一級處理場（MABR工藝）、二級凈化場（河道型濕地及生態塘）、三級凈化場（末端強化處理），處理達標后排入衛河上河頭閘下游。本項目工程采用“MABR+河道型濕地+MABR+末端強化處理”組合工藝，日處理規模為24000 m3/d。

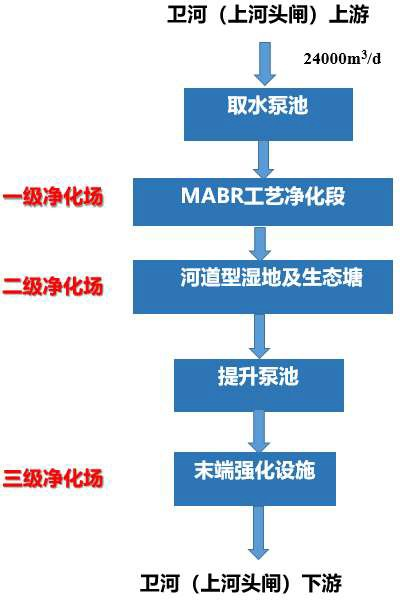

工藝流程圖

四、技術介紹

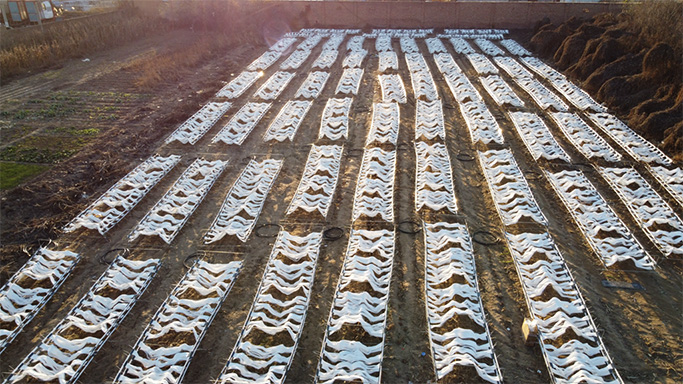

         4.1 MABR膜工藝

         MABR（Membrane Aerated Biofilm Reactor 膜曝氣生物膜反應器）是一種有機地融合了氣體膜技術和生物膜水處理技術的新型污水處理技術。微生物膜附著生長在透氧中空纖維膜表面，污水在透氧膜周圍流動時，水體中的污染物在濃差驅動和微生物吸附等作用下進入生物膜內，經過生物代謝和增殖被微生物利用，使水體中的污染物同化為微生物菌體固定在生物膜上或分解成無機代謝產物，從而實現對水體的凈化，是一種人工強化的生態水處理技術，能使河道水體形成一個具備自我修復功能的自凈化水生態系統。其流道式的凈化過程特別適應于河道、湖泊等流域治理，具有常規水處理技術無法比及的技術優勢、工程優勢、成本優勢和運行管理優勢。下圖為MABR原理圖，氧氣和污染物分別在生物膜的兩側向生物膜內傳遞并消耗，使MABR的生物膜內具有特殊的分層結構。

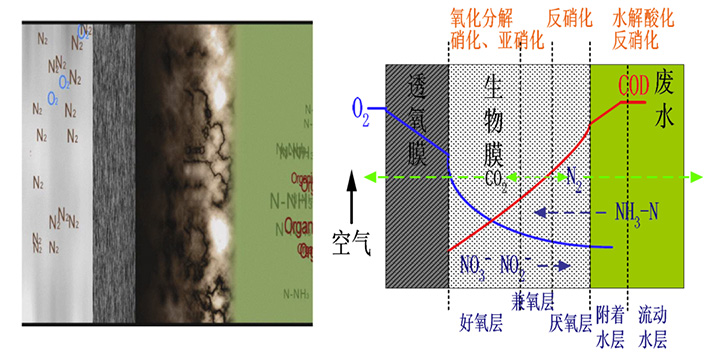

MABR膜原理示意圖

         MABR膜技術優勢如下：

         （1）微生物附著生長的優勢

         MABR膜技術中的主要功能層是附著生長在曝氣膜表面的生物膜，主要由微生物及胞外多聚物組成，包含細菌、真菌、藻類、原生動物和后生動物等。作為附著生長型污水處理技術，生物膜具有特殊的生物層結構、復雜的生物群落以及較長的食物鏈，為MABR膜帶來了特殊的優勢。膜的比表面積大，以膜為載體可以在較小的空間內為微生物的生長提供充足的附著面積，大大提高了單位空間內的微生物濃度，提高單位體積處理能力，增強耐沖擊負荷能力。

由于微生物附著生長，水力停留時間和生物停留時間可實現獨立控制，生物膜上的微生物不會隨水流流失，這為生長世代時間較長、增殖速度較慢的微生物，如硝化菌、反硝化菌、聚磷菌以及厭氧氨氧化菌等提供了生長和富集的可能，為MABR膜技術實現除磷脫氮?jiǎng)?chuàng)造了條件。同時，生物膜的分層結構能夠創造好氧過程和厭氧過程的同時出現，為單一反應器內實現同時硝化反硝化過程提供了可能。

         （2）MABR膜曝氣方式的優勢

曝氣供氧時，氧氣透過膜絲直接被生物膜利用，不必經過液相邊界層，大大減小了氧氣的傳質阻力，有利于供氧速度和氧氣利用率的提高；氧氣與底物以相反的方向傳遞，通過控制供氧可使生物膜產生明顯的分層，從而達到同時硝化反硝化和去除有機物的效果；根據廢水處理要求，可通過調節曝氣壓力控制氧氣供應量，在滿足反應器的需氧量同時，避免氣體的揮發和浪費。

         （3）氧氣與底物逆向傳遞與生物多樣性的優勢

由于MABR膜特殊的氧氣與底物雙向傳遞機理和生物分層結構，使許多習性迥異、生活環境差異極大的微生物能夠在MABR膜中共存，同時發揮去除有機物及除磷脫氮作用。微生物包括普通異養好氧菌、硝化菌、亞硝化菌、反硝化菌和聚磷菌。

         （4）應用范圍寬

MABR膜技術凈化能力強，抗水力水質沖擊的能力強，適合于流動性水體和靜止性水體，包括河道與湖泊凈化，初期雨水、農業面源污染、生活污水處理，污水處理廠尾水深度凈化等，能夠同其他工藝技術耦合形成復合功能，比如和人工濕地集成形成強化型濕地，提高整體工藝效率和穩定性，減少占地面積。

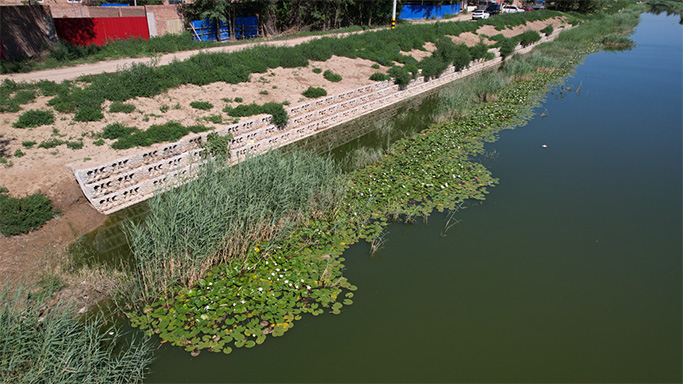

         4.2 河道型濕地及生態塘

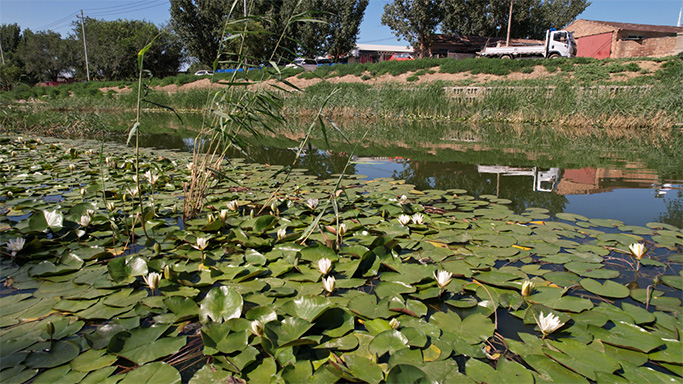

         河道型濕地主要由基質、植物和微生物等組成，通過過濾、吸附、沉淀、離子交換、植物吸收和微生物分解等作用，降低污水中氮、磷、有機物等污染物濃度，從而凈化水質。氧化塘，由于其水面暴露于空氣中，不僅擁有良好的水/氣界面復氧交換作用，還可以直接受到陽光的照射，且通過加入強化曝氣裝置，提高水體中的氧氣濃度，有效改善水體環境，且陽光中的紫外線可以使河道水體中的微量有機污染物充分光解。

         植物生態凈化技術的最大優點是可以通過植物的吸附、吸收作用，通過自身的生命活動將水中的污染物質分解轉化或富集到體內，然后去除，恢復水域中的養分平衡，同時通過水生植物的光合作用放出氧氣，增加水中溶氧含量，從而改善水質，減輕或消除水污染。

         4.3 末端強化處理技術

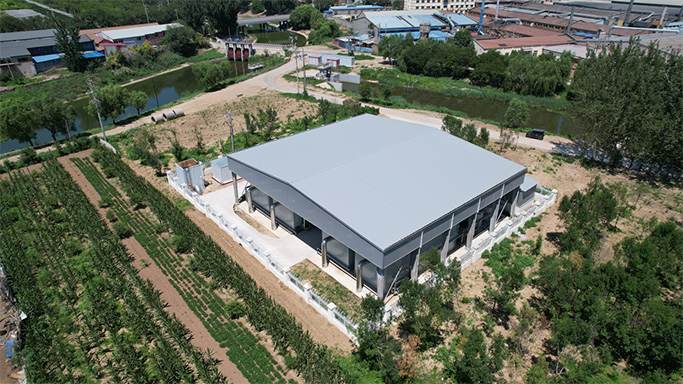

         考慮到生態系統對污染物的去除受溫度影響明顯，冬季氣溫下降導致系統內微生物活力下降，植物收割后不再吸收養分、污染物去除效果降低，出水水質將受一定影響，因此，在工藝末端設置了三級凈化場-末端強化處理設施，選用4臺6000 m3/d處理能力末端強化處理設施。

         高速混凝澄清裝置由反應區和澄清區兩部分組成。污水在反應區經過助凝反應、絮凝反應后形成較大的絮凝體，最終經過沉淀區沉淀澄清，上清液排出，從而達到去除懸浮物澄清水質的效果。

         反應區：泥渣、藥劑、原水在混合反應區通過攪拌快速混合、凝聚，并在葉輪的提升作用下進入推流反應區完成慢速絮凝反應，以結成較大的絮凝體。

         澄清區：礬花慢速的從推流反應區進入預沉區，使得大部分礬花在預沉區沉淀，剩余礬花在斜管沉淀區沉淀進入濃縮區累積、濃縮，澄清水通過集水槽收集后流入儲水池。濃縮區絮體經泵提升回流至反應池進水端循環利用，以保障系統絮體的濃度，增強系統的抗負荷能力；集泥坑內絮體及污泥由泵排出，進入污泥處理系統。

         末端強化處理工藝優勢如下：

       （1）絮凝體循環利用，可節約10%至30%的絮凝藥劑。

       （2）沉淀區布置斜管，提升了沉淀效果，出水水質好。

       （3）礬花密度高且均質，使系統的沉淀速度可達20~40 m/h，有效的減小了占地面積。

       （4）排放的絮體濃度高達30~550 g/L，可直接進行脫水，無需經濃縮池濃縮處理。

       （5）采用絮體回流技術，有效的保障了系統絮體濃度，使得系統耐沖擊負荷能力強。

       （6）處理效率高，單位面積產水量大，占地面積小，土建投資低，尤其適用于改擴建工程。

五、工藝流程

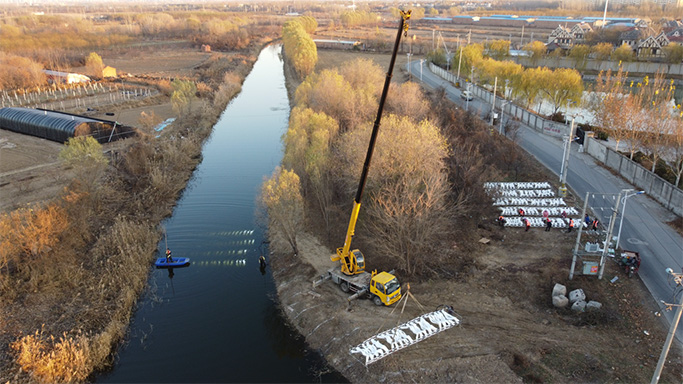

         本項目工程實施范圍位于楊家河排灌渠，由提升泵站將衛河水引入到楊家河排灌渠，通過楊家河排灌渠內的“MABR+河道型濕地+MABR+末端強化處理”組合工藝將衛河水進行凈化，水質達標后通過出水泵站重新排放到衛河。

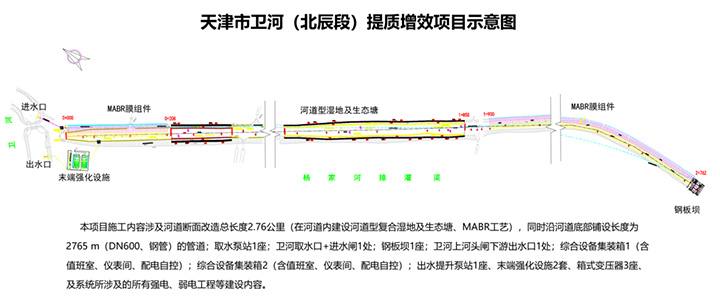

項目平面示意圖

六、運行維護

         本項目運行主要消耗電力，用于取水泵站、提升泵站、MABR膜、末端強化設施環保設施等設備。項目根據河道水質的情況，制定不同的運行方案。在汛期，來水水質接近或略高于項目設計水質，或環境溫度較低（每年11月1日~次年3月31日）時，項目所有工藝全部運行，確保水質達標；在來水水質污染物低于項目設計進水水質的20%~30%時，在保證水質達標的前提下，設施可只運行MABR膜、河道型濕地和生態氧化塘工藝部分，降低運行成本。

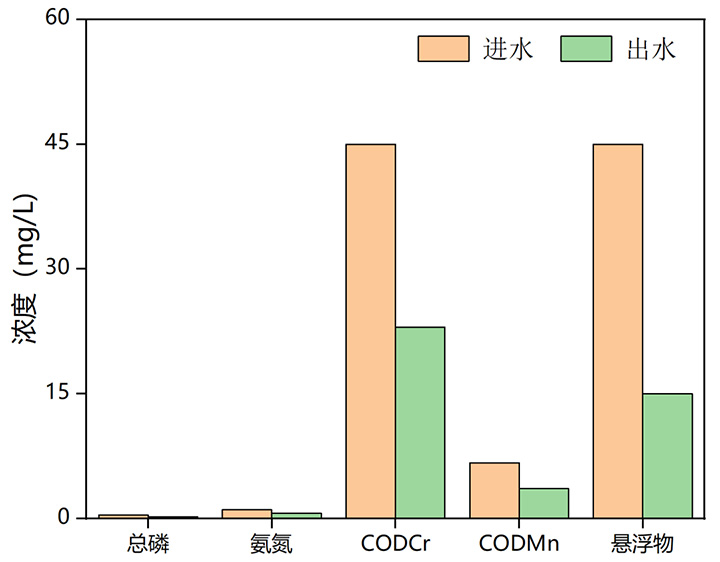

         自投入以來，項目運行穩定，切實做到了污水處理設施長效運行，項目出水水質較進水水質得到了明顯提升，監測數據詳見下圖。

七、綜合效益分析

        （1）環境效益

         本工程的建成運行將大量削減天津市北辰區衛河河道的污染物質，改善水系水質。這些污染物的消除能夠有效緩解對下游子牙河水體的沖擊，有利于子牙河西河閘國控?cái)嗝娴乃|(zhì)提升。

         相較工程進水，出水污染物CODCr、CODMn、氨氮、總磷主要污染負荷分別降低約20~33%、7~9%、11~13%、50%。工程污染物削減量約為CODCr：108.4 t/a；CODMn：7.9t/a；NH3-N：1.0 t/a；TP：2.6 t/a。

         新增濕地面積12000 m2，提升了河道生態凈化能能力。濕地在蓄水、調節徑流、補給地下水和維持區域水平衡中發揮著重要作用，是蓄水防洪的天然“海綿”。

         通過植物的光合作用與蒸騰作用，將會吸收熱量，增加空氣濕度，降低區域溫度，使區域氣候條件穩定，具有調節區域氣候作用。濕地及景觀湖是鳥類、魚類、兩棲動物的繁殖、棲息、遷徒、越冬的場所，具有自然觀光、旅游、娛樂等美學方面的功能，蘊涵著豐富秀麗的自然風光，增添了人類生活空間的多樣性。

        （2）社會效益

         本項目實現河道穩定消劣，從根本上改善區域水環境及水安全，提高河流生態效能，提升北辰區的綜合環境質量，促進了水資源高效循環利用，改善了投資和人居環境；同時，美麗的沿河風光提升了城鄉環境容貌，對維護區域美麗鄉村的生態安全和生態系統的穩定性起到了促進作用，為區域創造出良好的生活環境和發展環境，對吸引外資、促進區域經濟發展發揮積極的作用。

         本項目破解了河道水環境難題，為研究制定河湖生態環境保護相關規劃、政策、措施等提供依據；也可以提高生態環境主管部門對河湖水資源、水環境、水生態環境管理水平。項目實施積累的工作資料和工作規范可為今后進一步開展其他河道水環境治理工作做好示范。
